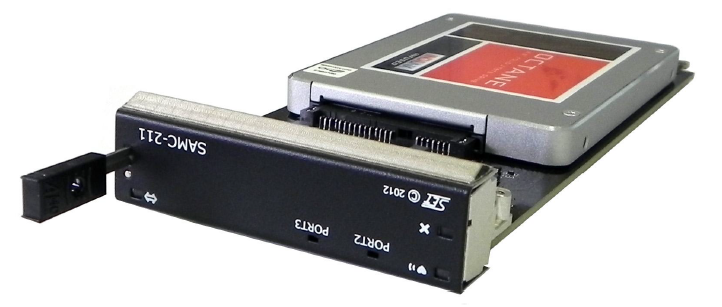

Модуль SAMC-211

Интерфейсы

Разъём AMC (P0):
  • IPMB-L
Разъём AMC (P1):
  • 2 × SATA 1,5 Гбит/с
  • PCI Express 1.0 x1

Технические характеристики

Запоминающие устройства

  • Характеристики для HDD:
    • общая ёмкость до 1,5 Тбайт;
    • скорость чтения: до 150 Мбайт/с (в зависимости от типа);
    • скорость записи: до 125 Мбайт/с (в зависимости от типа).
  • Характеристики для SSD:
    • общая ёмкость до 1 Тбайт;
    • скорость чтения: до 350 Мбайт/с (в зависимости от типа);
    • скорость записи: до 200 Мбайт/с (в зависимости от типа).

Разъёмы на передней панели

  • Индикаторы активности диска (один из выбранных каналов SATA)
  • Индикаторы подсистемы IPMI

Соответствие стандартам

  • PICMG AMC.0 R2.0 Advanced Mezzanine Card Base Specification
  • PICMG AMC.1 R2.0 PCIe on AdvancedMC
  • PICMG AMC.3 R1.0 Advanced Mezzanine Card Specification for Storage
  • Поддержка IPMI v. 1.5

Поддержка ОС

  • Поддерживаются 32-х и 64-х разрядные версии следующих ОС:
    • Windows XP/7/8/10, Embedded XP, Embedded Standard 7/8;
    • Linux. (Поддержка других ОС уточняется отдельно)

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьезных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Сторожевой таймер
  • Возможность удаленного контроля и управления модулем
  • Информационная шина на разъеме AMC для управления и мониторинга (IPMB-L)
  • Возможность «горячего» обновления и восстановления программного обеспечения IPMI без нарушения работы модуля
  • Поддержка «горячей замены» (Hot Swap)

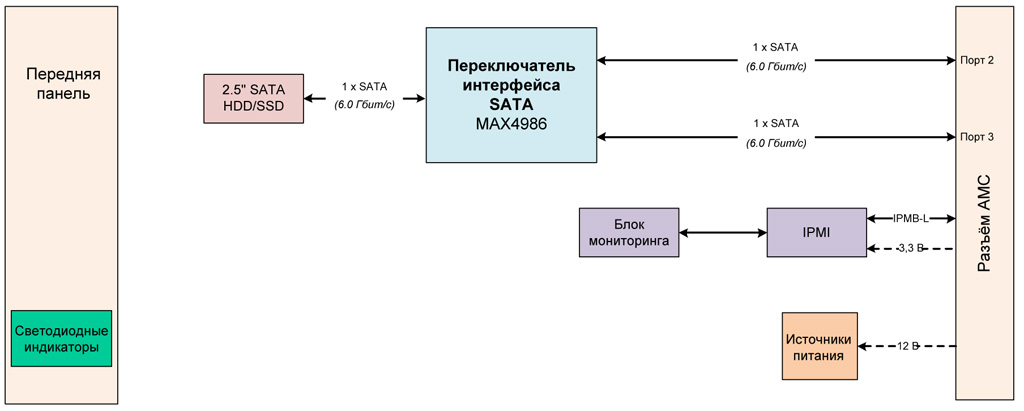

Разъём «AMC Edge Connector»

  • 2 × SATA 6 Гбит/с (порты 2–3)
  • Линия питания +12 В (Payload power)
  • Линия питания IPMI +3,3 В (Management power)
  • Линия IPMB-L подсистемы IPMI

Энергопотребление

  • Потребляемая мощность модуля хранения данных до 12,3 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (Payload power): до 1 А (12 Вт);
    • +3,3 В (Management power): до 0,08 А (0,3 Вт) (питание подсистемы IPMI).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С)
  • Температура хранения: −40...+70 °С
  • Влажность: 5–90 % без конденсата

Размеры

  • Форм-фактор: AMC Single Mid-Size/Full-Size
  • Размеры модуля форм-фактора Mid-Size: 181,5 × 73,5 × 18,96 мм
  • Размеры модуля форм-фактора Full-Size: 181,5 × 73,5 × 28,95 мм
